單機多工位沖壓生產線介紹
隨著工業自動化智能化的發展,眾多的沖壓機械手上崗,運用的企業也越來越多,將打工者從繁重、高危、單調、重復的生產中解脫出來。

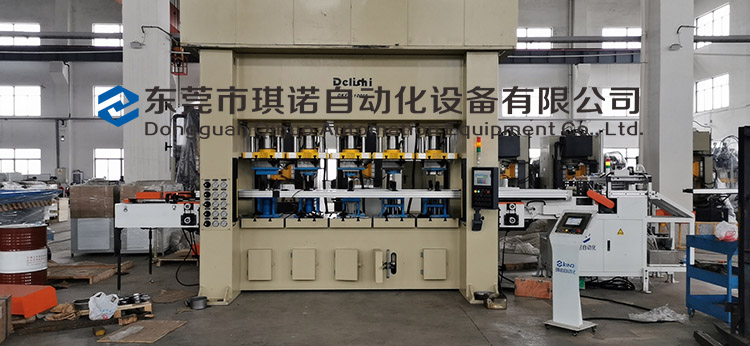

單機多工位沖壓生產線由自動化生產線主要由開式雙點壓力機、上料系統(卷料機或片料機)、單機多工位機械手、多工位模具等組成。
此生產線中,壓力機為開式雙點壓力機,滑塊與工作臺板一般需要經過定制加長,以便放下多工位模具。單機多工位機械手有伺服驅動機與中間站兩個機構,分別固定到地面,兩個機構之間裝有一根橫桿,橫桿上裝有與多工位模具數量相對應的手臂,手臂末端裝有真空吸盤或電磁吸盤。工作時在壓力機連續沖壓的空行程中,通過壓力機編碼器檢測曲軸旋轉角度并給機械手信號,機械手手臂下降規定行程把料片吸住→上升→x方向移送到模具處,下降→放料→上升→x反方向返回原點,重復以上動作,使得生產線連續生產。
由于開式雙點壓力機抗偏載能力有限,所以制件尺寸與各工位成形力較小,壓力機公稱力在5MN以內,制件重量一般不超過3kg,整線生產效率在20~30次/min左右。此種生產線主機造價低,琪諾所采用的配件為全安川伺服,壽命長,所配機械手結構輕巧,具有夾料桿截面積小、伺服馬達功率小、適用于小型產品多工位沖壓生產。
東莞市琪諾主營五金沖壓機械手,關節機器人,沖床機械手,多工位模內傳送機械手,連桿機械手,桁架機械手,多功能上下料機械手,二三次元機械手等自動化設備。
